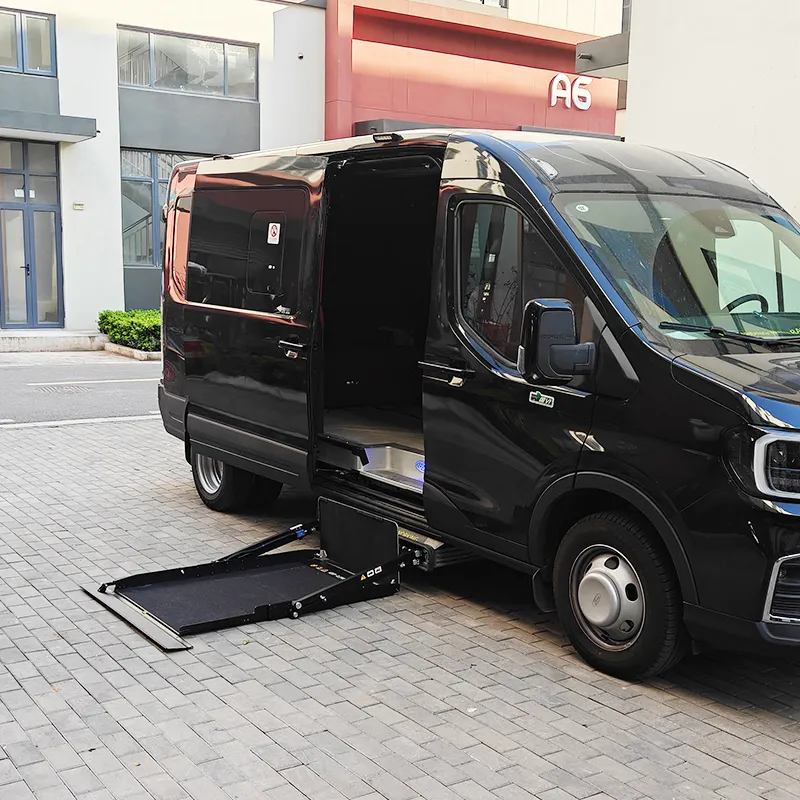

Varför är säkerhetsfunktioner avgörande för fordon som är tillgängliga för rullstolsanvändare

Dynamik vid krock och säkringsprotokoll för fordon som är tillgängliga för rullstolsanvändare

När man konfigurerar ett fordon som är tillgängligt för rullstolsanvändare innebär det att förlita sig på standardfabriksmonterade säkerhetsbälten eller icke godkända mobilhetsutrustningar katastrofala biomekaniska risker vid en kollision. I ett standardfordon är OEM-säten, integrerade tvåpunkts- och trepunktsbälten samt chassin lastvägar fabriksmässigt utformade för att absorbera krockenergi. En icke modifierad rullstol fungerar däremot främst som en mobilhetsutrustning snarare än som en fordonssäte. Vid en kollision med 30 mph utsätts passageraren i en icke certifierad konfiguration för extrema kippkrafter, allvarlig feljustering av axelbältet, buksubmarinering och strukturell ramfel.

För att minska dessa dödliga dynamiska felmoder måste moderna paratransitoperatörer, skolbussflottor och kommersiella ombyggnadspecificerare anta integrerade, krocktestade standarder – särskilt RESNA WC19-ramverket kombinerat med automatiserad säkringsteknik inom en certifierad fordon som är tillgängligt för rullstolsanvändare .

Biomekaniska felmoder vid icke-kompatibel fordonssäkring

Vid en frontalkollision bestäms den kinetiska energi som överförs till en sittande passagerare direkt av sätesfästningen, tyngdpunkten och bältesremsornas geometri. Standardrullstolar höjer passagerarens tyngdpunkt jämfört med standardbilens sätesanordning. Vid snabb inbromsning skapar denna höga masscentrum en enorm framåtriktad kippmoment.

När en icke krasstestad mobilitetsutrustning säkras i en fordon som är tillgängligt för rullstolsanvändare , uppstår tre primära strukturella sammanbrott:

1. Undersubmarinering och inre organskada: Utan styva, konstruerade anslutningspunkter för bäckenbältet glider vanliga knäbälten upp över iliacuskammar och in i den mjuka bukhålan. Under dynamisk krasstbelastning glider passageraren nedåt och framåt under bältet, vilket överför stora kinetiska krafter direkt till de inre organen och ländryggen.

2. Strukturell kollaps och ramfragmentering: En mobilstol som inte är byggd enligt WC19-standarder saknar den förstärkta ramen av rörränt stål eller aluminiumlegering som krävs för att tåla en decelerationspuls på 20 g. Ramen kollapsar ofta, svetsförbindningarna brister och stolen lossnar från de i golvet monterade fästpunkterna. När den väl har lossnat blir stolen själv ett tungt projektil inuti kupén.

3. Allvarlig huvudexcursion och invasiv whiplash: Vanliga rullstolar har icke-stela ryggstöd, tryckhandtag och bakre hjulmonteringar som ger noll energidissipation. Vid en kraschpuls kan ryggstödet kollapsa eller tränga framåt, medan det oinskränkta huvudet rör sig framåt i hög hastighet, vilket leder till dödliga frakturer i basen av skallen eller hyperextensionskador i ryggraden.

Sträng analys av krockdata från University of Michigan Transportation Research Institute (UMTRI) understryker dessa allvarliga felmoder och visar att rullstolsanvändare i icke-certifierade installationer löper upp till 45 gånger större risk för allvarlig skada jämfört med gående passagerare som använder standard OEM-säkerhetsbälten.

WC19-standarden: Tekniskt integrerad passagerarskyddslösning

RESNA WC19-standarden fastställer en omfattande frivillig protokoll för dynamisk krockbeständighet. En certifierad WC19-rullstol är uttryckligen konstruerad, testad och klassificerad för att fungera som en framåtvänd fordonssäte inom en fordon som är tillgängligt för rullstolsanvändare .

Integrerad kraftöverföringsarkitektur

• Fordonsgolvchassi: Ansluter direkt till 4-punktsremmen eller AWTORS-dockningspinnen.

• WC19-certifierat ramverk: Dirigerar kraft från kollisionen genom integrerade tungt byggda förankringspunkter.

• Bekrönt- och axelbälte: Säkerställer anatomiinriktad lastfördelning över iliacuskammar och bröstben.

Dynamiska slädkörsparametrar

För att erhålla WC19-certifiering måste en mobilhetsanordning genomgå rigorösa dynamiska slädkörsprov som simulerar en allvarlig frontal kollision med 30 mph (48 km/h) och en decelerationspuls på 20 g:

• Strukturell integritet: Ramen, sätesytan och vikmekanismerna måste bibehålla strukturell sammanhang utan att spricka eller släppa loss den manikäng som representerar passageraren.

• Ankarpunktsöverensstämmelse: Stolen måste ha fyra lättillgängliga, tydligt markerade strukturella fästpunkter som kan tåla remkrafter på mer än 2 500 lbs per punkt.

• Frihetsgrad och geometri: Integrerade bäckenremmar måste fästas direkt vid stolen ram i specifika geometriska vinklar (vanligtvis 45 till 75 grader i förhållande till horisontalplanet) för att förhindra remglidning och optimera bäckenförankringen.

NHTSA:s krockundersökningar visar att användning av en WC19-kompatibel stol tillsammans med ett korrekt placerat trepunktsbältesystem inuti en certifierad fordon som är tillgängligt för rullstolsanvändare minskar moderata till allvarliga krockskador med upp till 76 %.

Automatiserade fastspänningsanordningar (AWTORS) jämfört med manuell säkring

Även om manuella fyrapunktsrem-system uppfyller grundläggande transportstandarder är deras säkerhetseffektivitet kraftigt begränsad av mänskliga fel. För hårt åtdragna remmar deformera rullstolsramen, medan lösa remmar tillåter för stor framåtrörelse vid inbromsning eller stöd.

Automatiserade fastspännings- och passagerarbegränsningssystem (AWTORS) löser lastningsinkonsekvenser i varje kommersiell fordon som är tillgängligt för rullstolsanvändare . Genom att använda en kraftfull, i golvet monterad dokningsstation som mekaniskt engagerar en stålpinne monterad på WC19-ramen skapar AWTORS en styv, återrepeterbar koppling direkt till fordonets chassi.

Att eliminera operatörsberoende säkerställer att kraschenergi flödar genom förkonstruerade lastvägar istället för icke verifierade strukturella punkter på stolen, vilket skyddar passagerare under varje resa.

Regleringsenlig ram för flottoperatörer

Chefer för flottinköp och specialister för ombyggnad som driver paratransittjänster, icke-nödvändig sjukvårdstransport (NEMT) eller tillgängliga skolbussar måste navigera i ett flerlagerat regleringslandskap för att säkerställa fullständig fordonssamstämmighet:

• RESNA WC19 / ISO 7176-19: Dynamiska krav på frontalkollisionsprestanda för rullstolar som används som säten i motorfordon.

• FMVSS nr 222: Federala säkerhetsstandarder för motorfordon som styr skolbussens säten, säkringszoner och krav på strukturell integritet för en kommersiell fordon som är tillgängligt för rullstolsanvändare .

• ADA avdelning III – samstämmighet: Federala riktlinjer som kräver minimikrav på fri golvarea, rampens lutning, ingåndörrars höjd samt distribution av säkringssystem i offentliga och privata kollektivtrafikflottor.

För specialanpassade fordon, bör utrustningsköpare verifiera efterlevnaden genom ackrediterade tredjepartsgranskningar, såsom NMEDAs (National Mobility Equipment Dealers Association) kvalitetssäkringsprogram, för att säkerställa att modifierade chassin uppfyller strikta krav på dynamisk testning.

Kontrolllista för verifiering av säkring för flottunderhåll

För att tillämpa strikta säkerhetsstandarder bör flottoperatörer införa denna operativa inspektionsprotokoll för varje fordon som är tillgängligt för rullstolsanvändare :

• Verifiera WC19-transportsymboler: Bekräfta att rörelsehinderutrustningen har permanenta transportsäkringskrokar med den officiella WC19-kompatibilitetssymbolen stämplad.

• Inspektera golvsäkringsrännor: Kontrollera monteringsbultar för L-rännor eller dokningsstationer på korrosion, dammackumulering eller minskad åtdragningsmoment i enlighet med chassiförutsättningarna.

• Kontrollera spännriktning: Se till att axelspännbanden går över mitten av passagerarens nyckelben utan att trycka mot nacken och att bäckenbanden ligger stadigt över de nedre höftbenen.

• Testa mekaniska låsmechanismer: Verifiera att AWTORS pin-dockningssystem ger ljud/visuell bekräftelse på fullt engagemang innan fordonstransit påbörjas.

Genom att implementera certifierad WC19-utrustning, automatiserad dockningsteknik och säkerhetsinriktad ingenjörskonst i varje fordon som är tillgängligt för rullstolsanvändare , eliminera transportleverantörer förhindrabar risk, uppfyller federala säkerhetskrav och skyddar passagerare med obegränsad strukturell säkerhet. Utforska avancerad ombyggnadsutrustning, rampar och automatiserade säkringslösningar hos Xinder Mobility .
